Галерея выполненных работ с использованием продукции от компании KIN LONG

Основные данные проекта
Название проекта: Офисно-административное здание в рамках проекта развития административно-технической территории Аэропорта в г. Геленджик.
Тип участия в проекте: производство и поставка нержавеющих пространственных связей (тяг) для усиления металлокаркаса фасада здания.
Дата реализации: 2023 год, объект введен в эксплуатацию.
Локация объекта: Россия, Краснодарский край, город Геленджик, улица Солнцедарская, дом 10.
Архитектор или проектировщик: общая концепция разработана итальянским бюро STUDIO FUKSAS.
Статус проекта: новое строительство, объект введен в эксплуатацию в 2023 году.

Описание проекта
Общее описание проекта: офисно-технологическое здание для сотрудников аэропорта, которое органично дополняет существующий аэровокзальный комплекс. Проект продолжает динамичную и поэтичную концепцию итальянского бюро, формируя единый архитектурный ансамбль за счёт сохранения общей стилистики, использования схожих архитектурных форм, аналогичных материалов и цветовых решений, а также гармоничной интеграции в существующий ландшафт с применением местных видов растений при озеленении.
Тип здания или сооружения: общественное здание, административно-технологическое.
Функциональное назначение помещений и конструкций: размещение административных и технологических служб аэропорта, организация парковки для сотрудников и посетителей.
Архитектурные особенности: фасад выполнен из металлических конструкций. Здание имеет сложный объем, перекрытый единой двускатной кровлей, размеры в осях составляют 54,85 на 31,85 метра, этажность - два этажа.

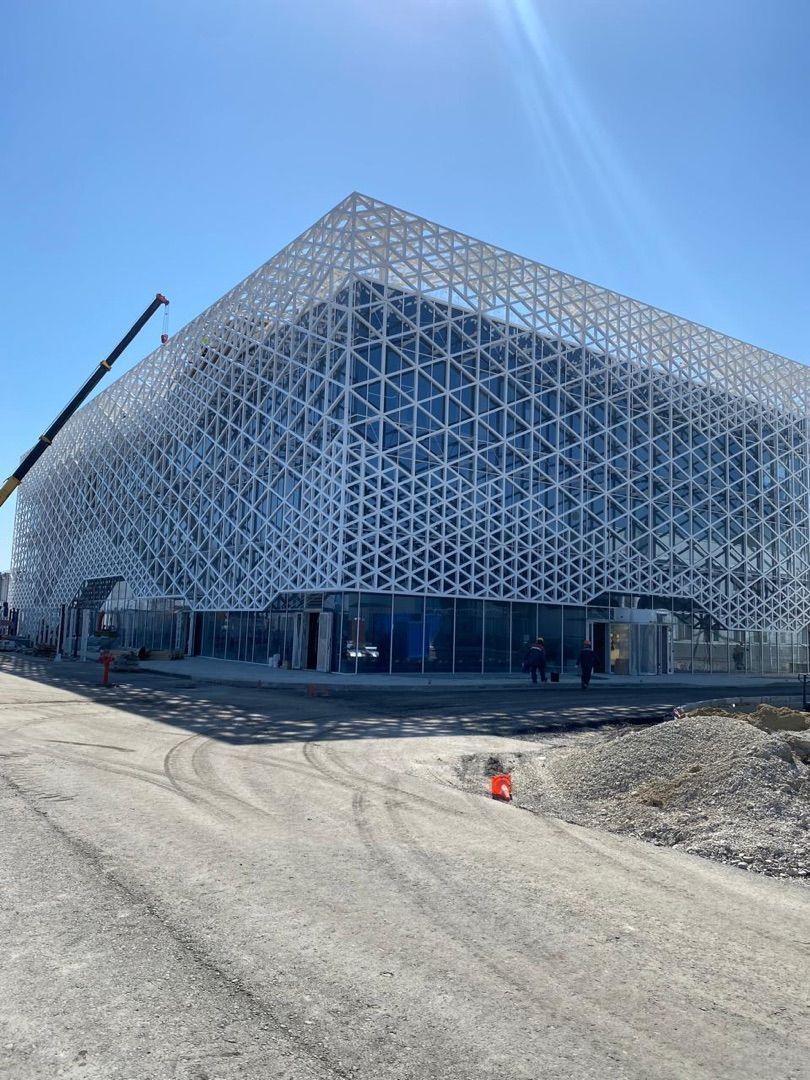

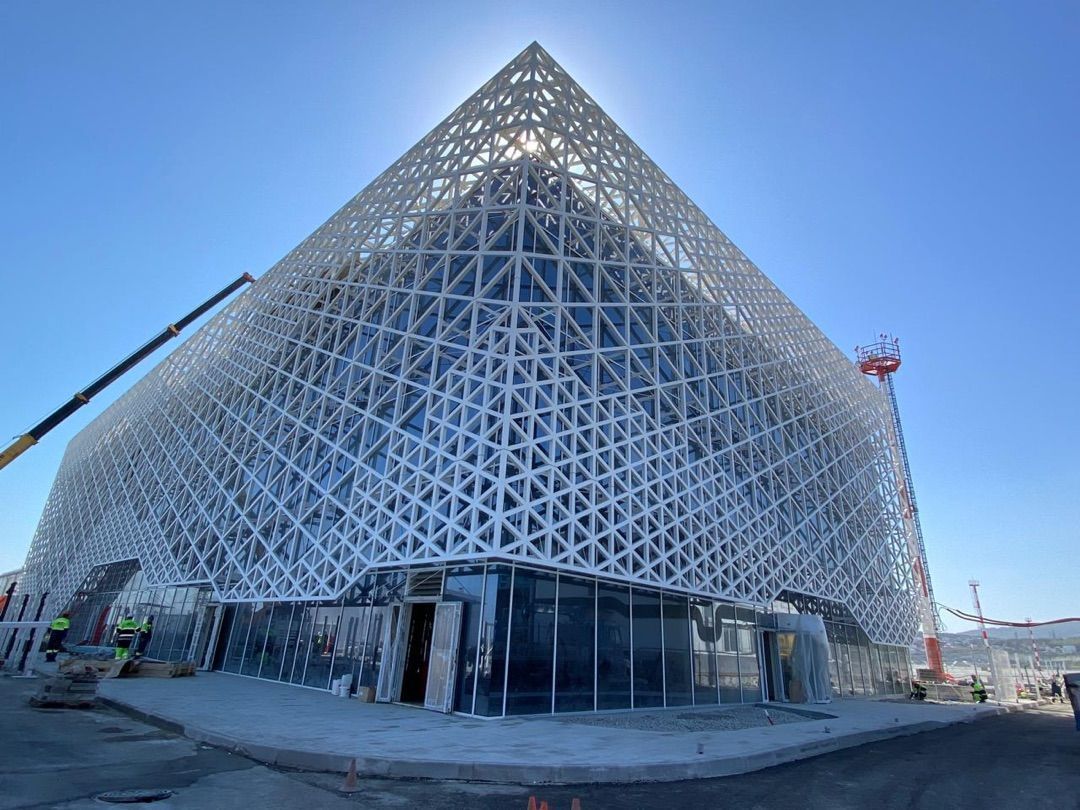

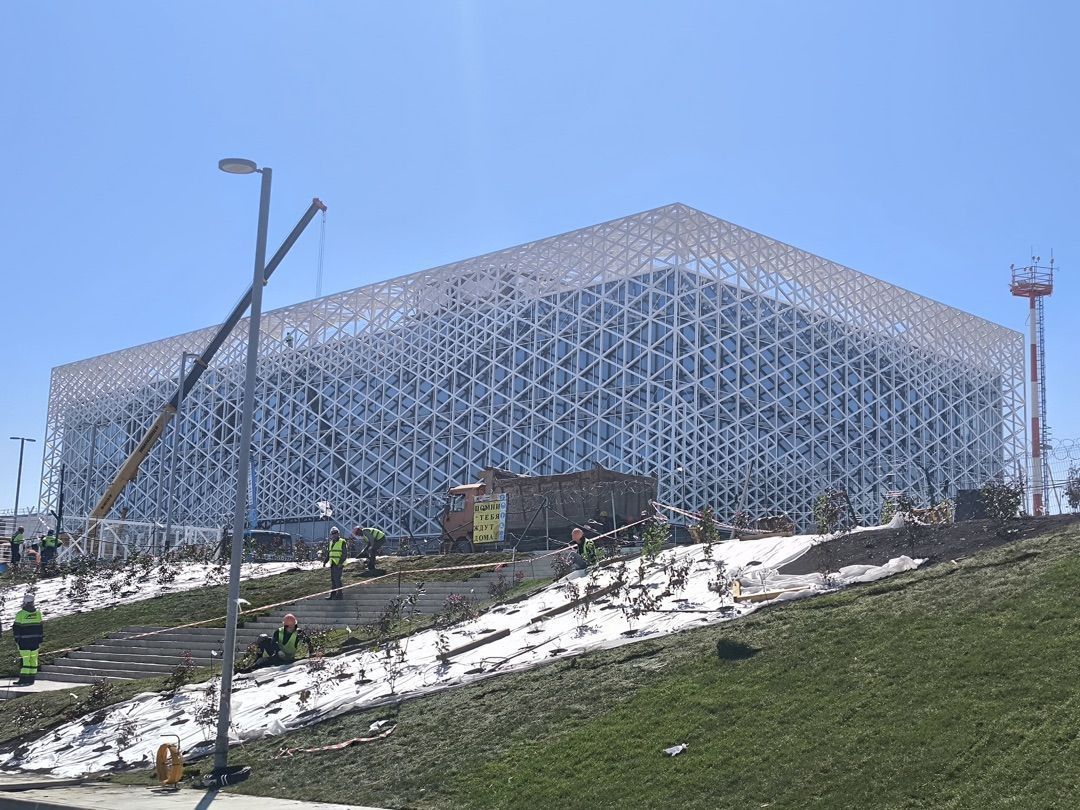

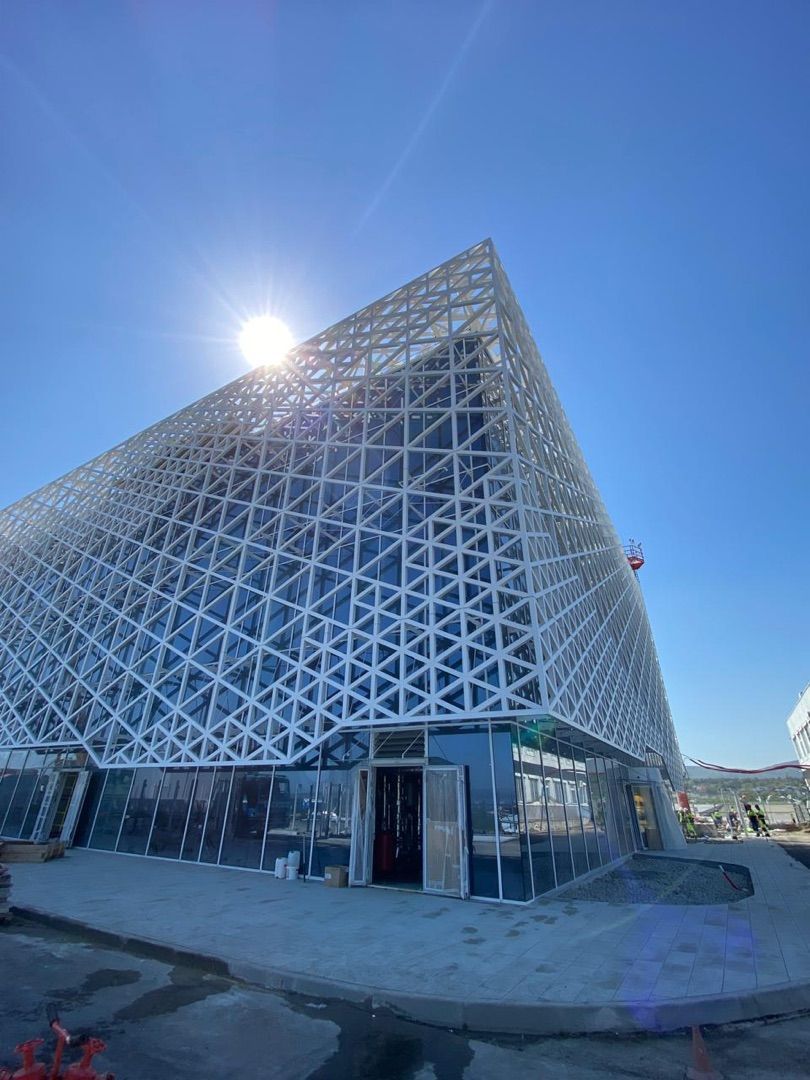

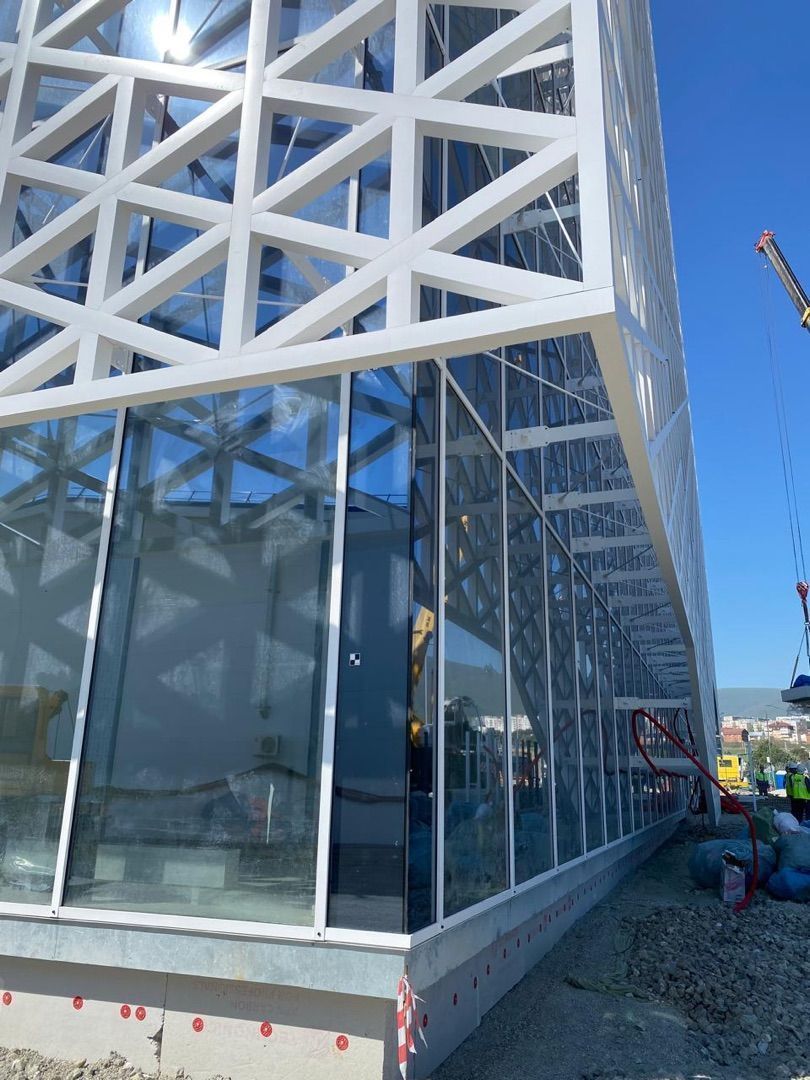

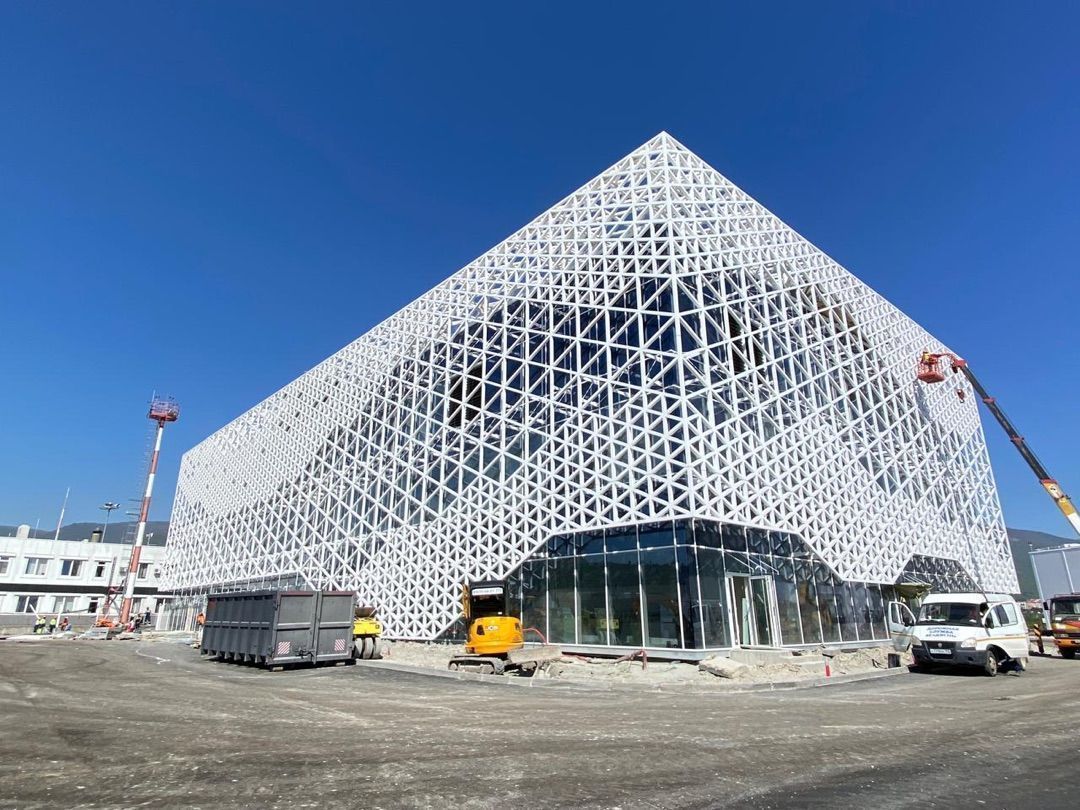

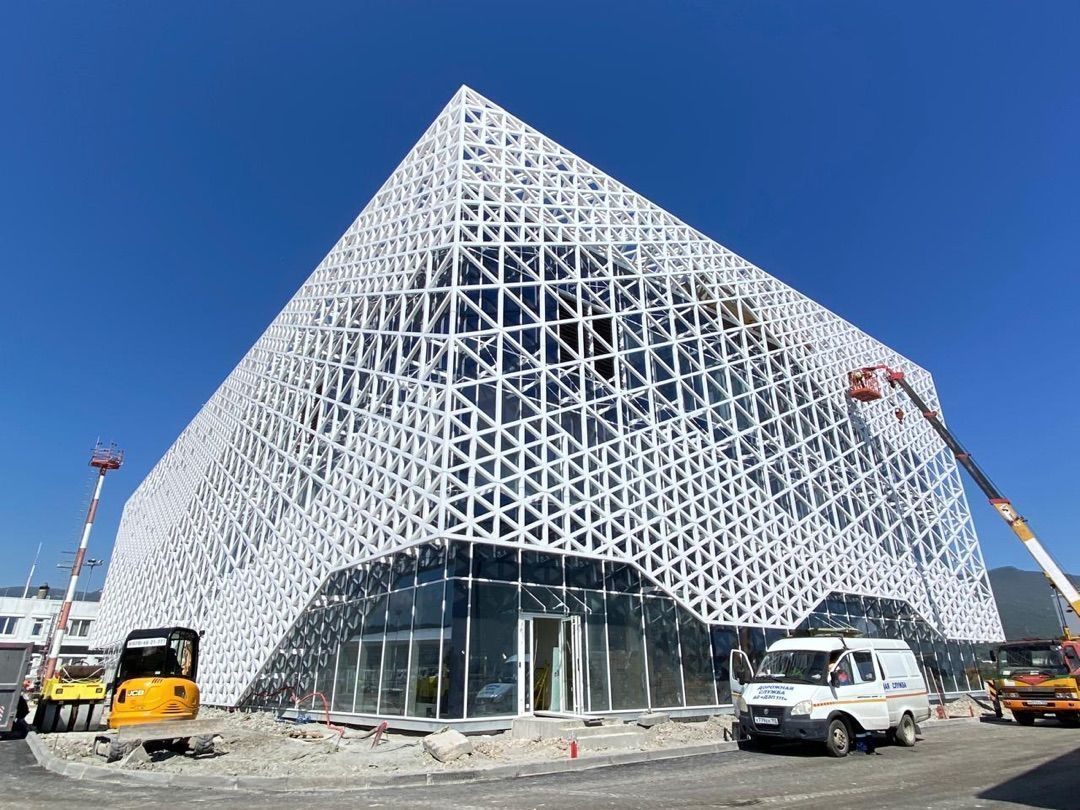

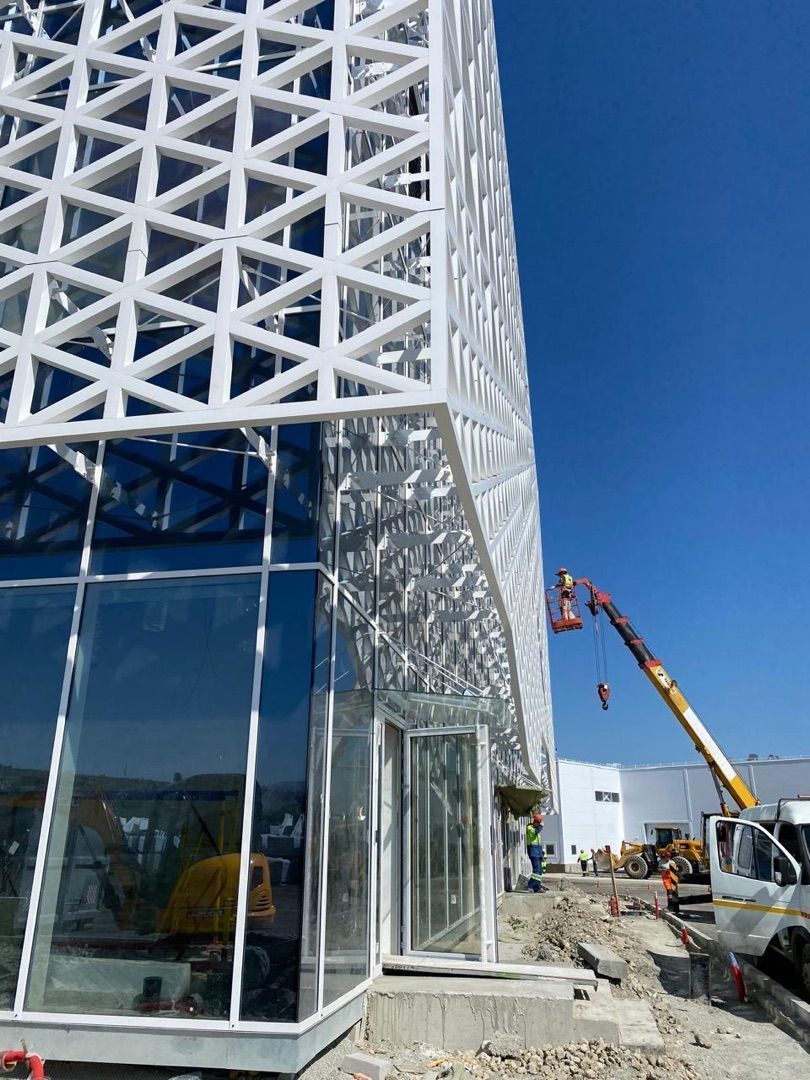

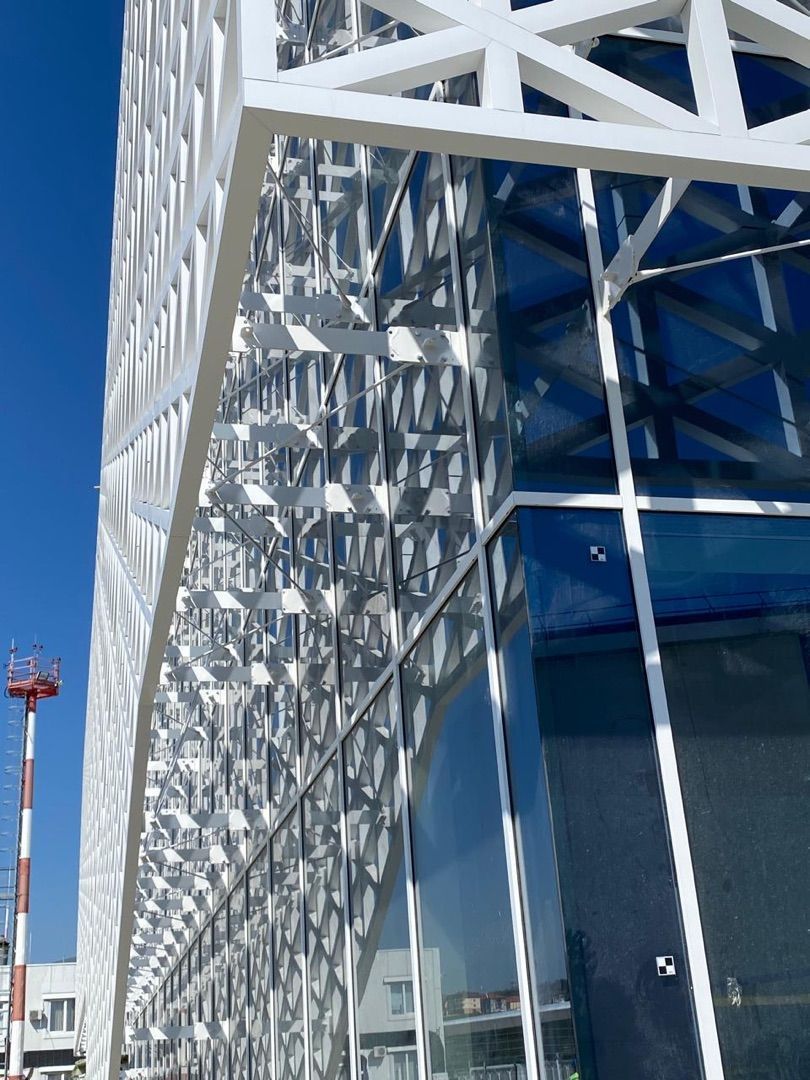

Дополнительная уточняющая информация: фасад здания не просто облицован, а представляет собой сложную пространственную металлическую решетку (ферменную структуру), которая является не только декоративным элементом, но и несущей основой для кровельного покрытия.

Техническое задание
Исходные требования заказчика: создание современного и технологичного комплекса для сотрудников аэропорта с рациональным использованием пространства, применением современных инженерных решений и эстетически привлекательным обликом.
Инженерные задачи, которые требовалось решить: обеспечение надёжного крепления фасадных элементов с помощью нержавеющих связей, выполнение требований по несущей способности и устойчивости конструкций.
Климатические условия эксплуатации: климат в Геленджике - субтропический сухой, средиземноморского типа. Он характеризуется мягкой зимой и теплым, солнечным летом, что создает особые требования к строительным материалам и конструкциям. По строительной классификации территория относится к климатическому району IV-Б.
Эстетические требования: покраска по RAL 9003, соответствие общей стилистике аэропорта, использование аналогичных архитектурных форм и материалов, гармоничная интеграция в ландшафт.
Особые условия: необходимость поставки нержавеющих пространственных связей (тяг) с большим диапазоном регулировки для компенсации монтажных допусков и температурных деформаций в условиях перепада высот.

Техническое решение от KIN LONG
Для крепления фасадных элементов применены тяги из нержавеющей стали AISI 316 диаметром 16,0 мм в комплекте с наконечниками с левой и правой резьбой М16. Изделия поставлялись в двух исполнениях: полированная нержавеющая сталь (PSS) и окраска по RAL 9003.

Спецификация поставки
• Q01A-16-2000, тяга Ø16.0мм, М16, PSS, AISI 316, L≤2000мм - 3 шт.;
• Q01A-16-1750, тяга Ø16.0мм, М16, PSS, AISI 316, L≤1750мм - 65 шт.;
• Q01A-16-1250, тяга Ø16.0мм, М16, PSS, AISI 316, L≤1250мм - 7 шт.;
• Q01A-16L, наконечник тяги левый, AISI 316, PSS - 75 шт.;
• Q01A-16R, наконечник тяги правый, AISI 316, PSS - 75 шт.;
• Q01A-16-2000, тяга Ø16.0мм, М16, RAL, AISI 316, L≤2000мм - 85 шт.;
• Q01A-16-1750, тяга Ø16.0мм, М16, RAL, AISI 316, L≤1750мм - 666 шт.;
• Q01A-16-1000, тяга Ø16.0мм, М16, RAL, AISI 316, L≤1000мм - 248 шт.;
• Q01A-16L, наконечник тяги левый, AISI 316, RAL - 999 шт.;
• Q01A-16R, наконечник тяги правый, AISI 316, RAL - 999 шт.

Материалы: нержавеющая сталь AISI 316, поверхность полированная (PSS) и RAL 9003.

Описание проектных решений

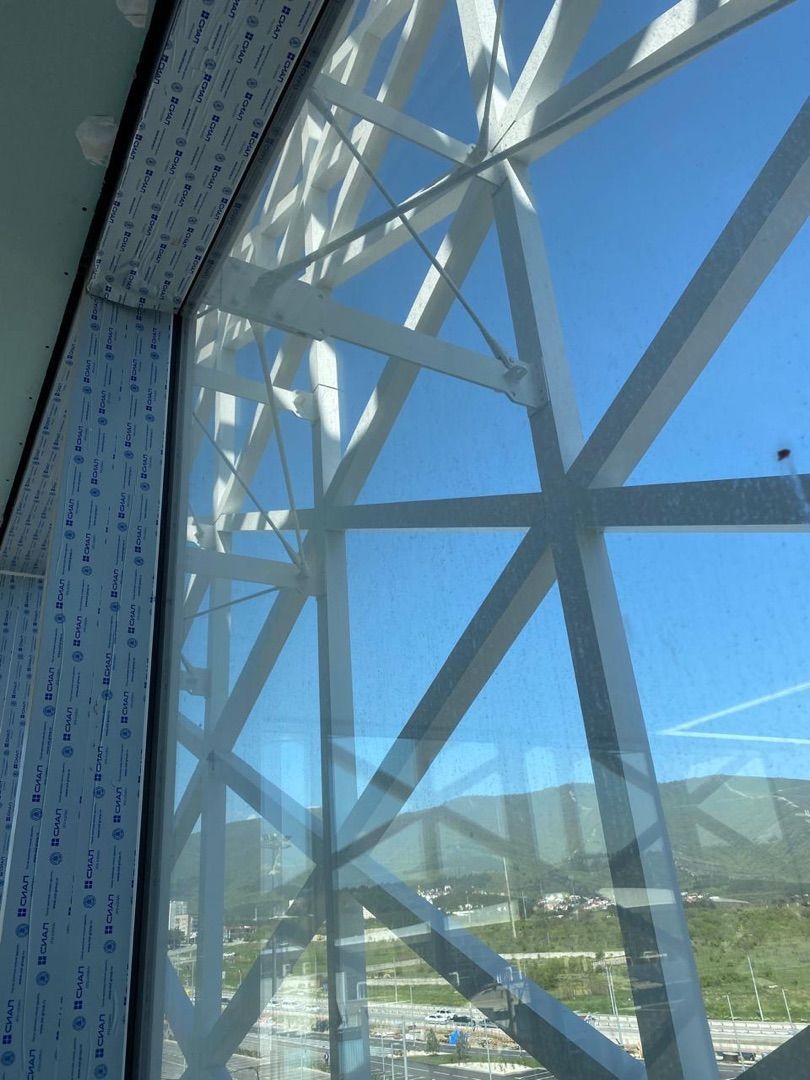

Почему выбран именно этот тип крепления: пространственные связи (тяги с наконечниками) обеспечивают надёжное крепление фасадных элементов сложной пространственной металлической решётки, работающей как несущая основа кровельного покрытия.
Как решение соответствует техническому заданию: применение тяг с большим диапазоном регулировки позволило компенсировать монтажные допуски и температурные деформации металлоконструкции, а выбор материала AISI 316 обеспечил коррозионную стойкость в условиях субтропического климата.
Преимущества выбранной системы перед альтернативами: диапазон регулировки, коррозионная стойкость нержавеющей стали AISI 316, соответствие эстетическим требованиям за счёт окраски по RAL 9003 и полированного исполнения PSS.

Ход монтажных работ
Поставка изделий выполнена для последующего монтажа фасадных конструкций. Монтаж выполнялся специализированной организацией.
